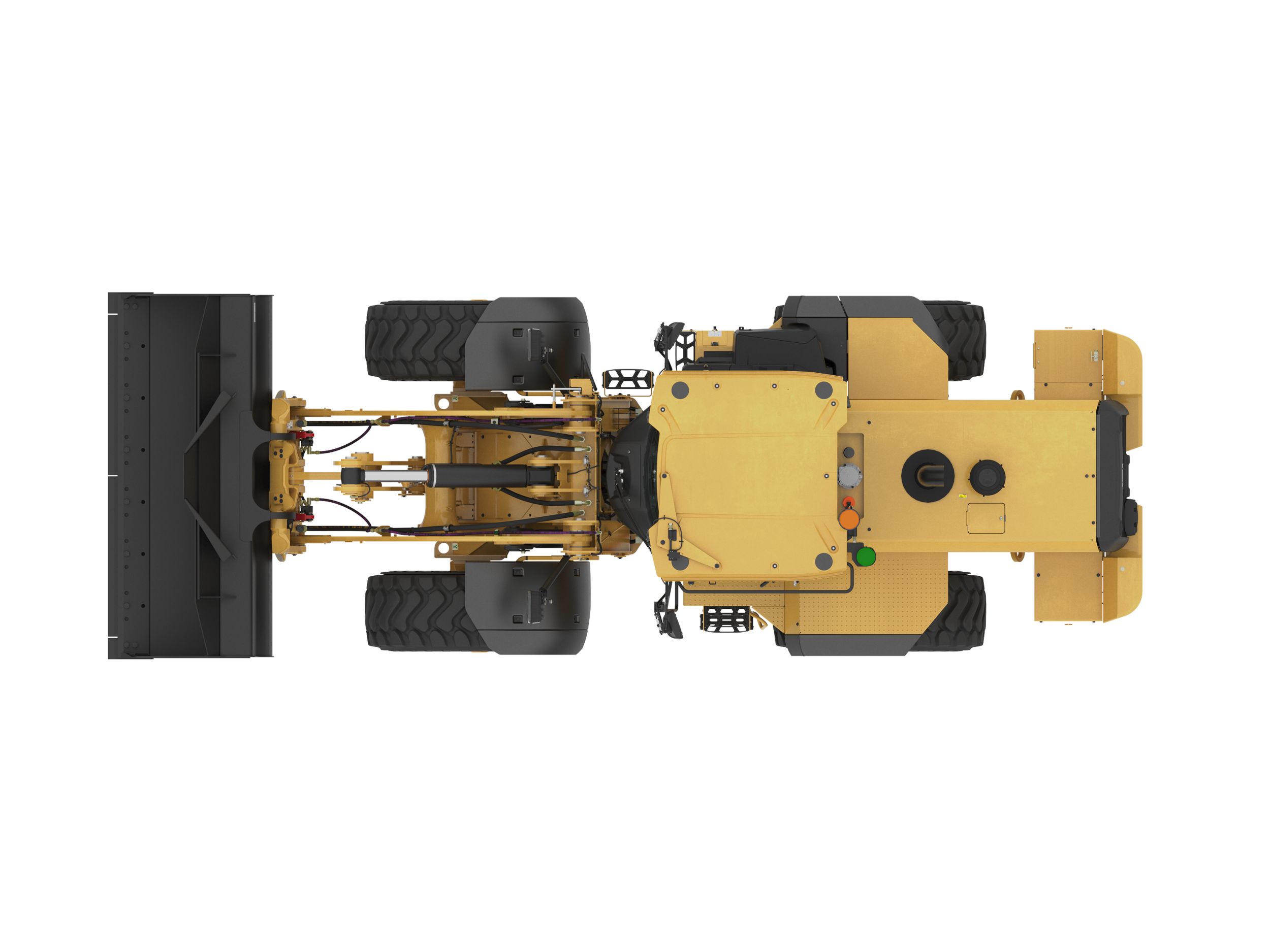

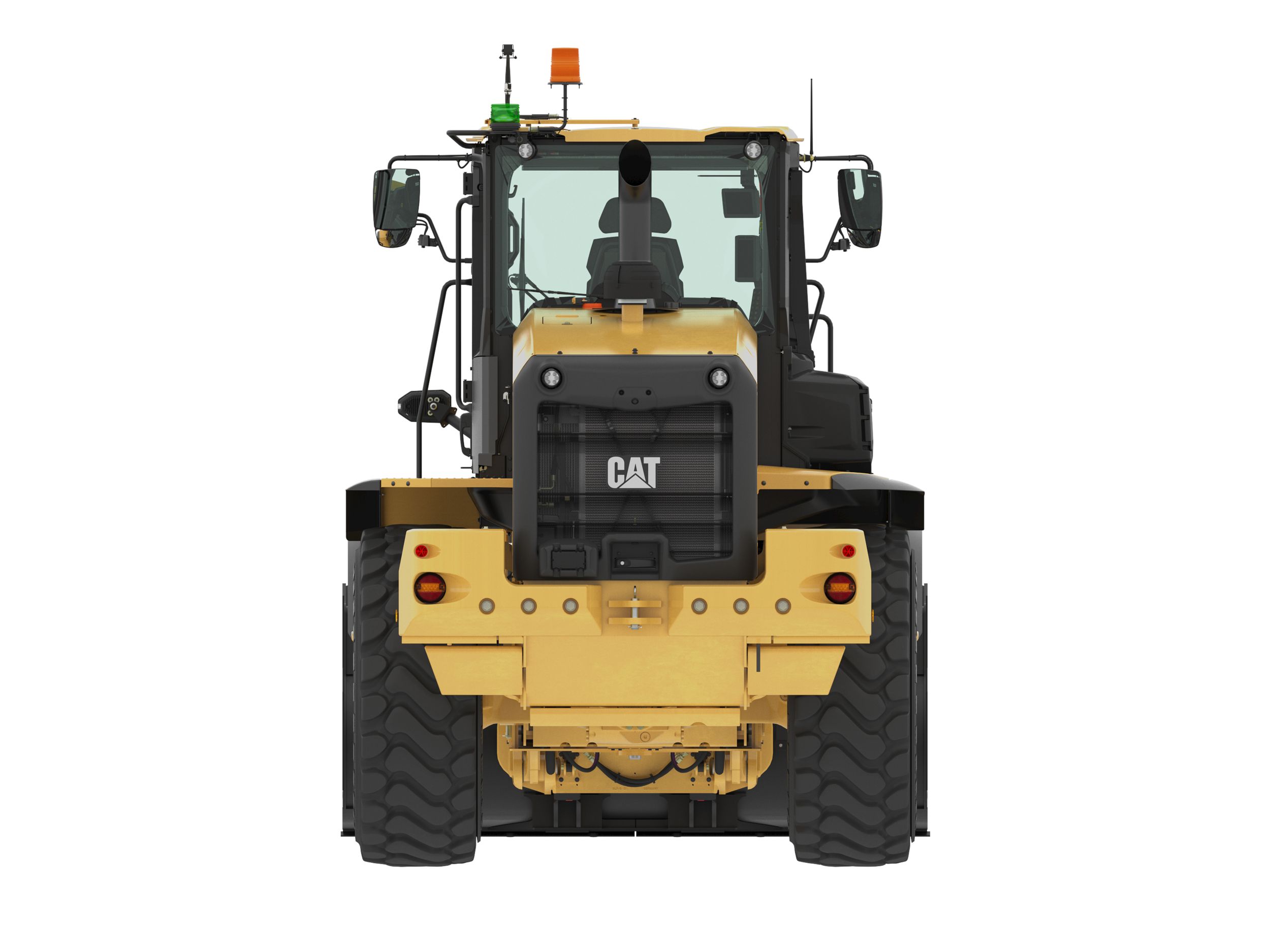

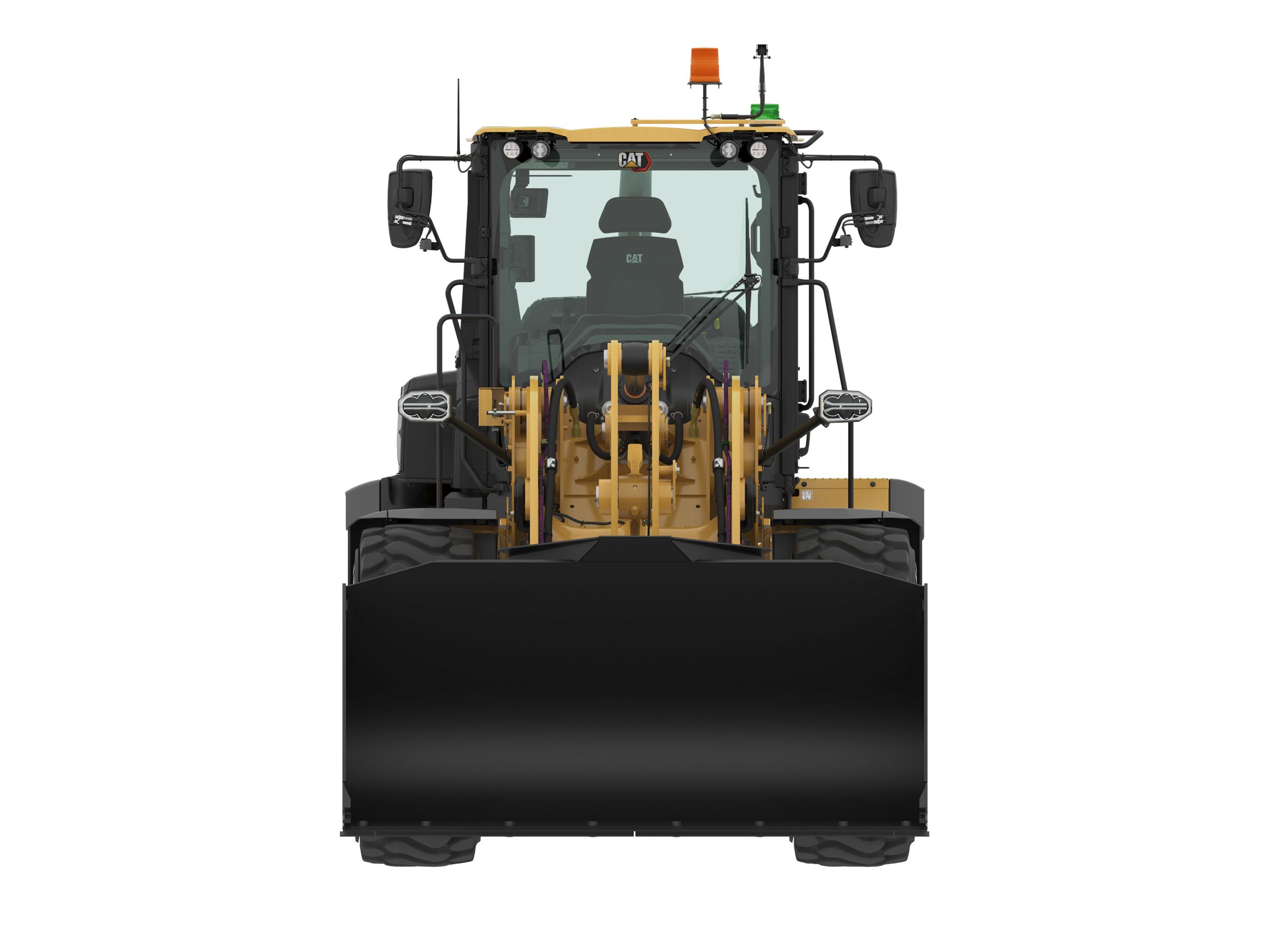

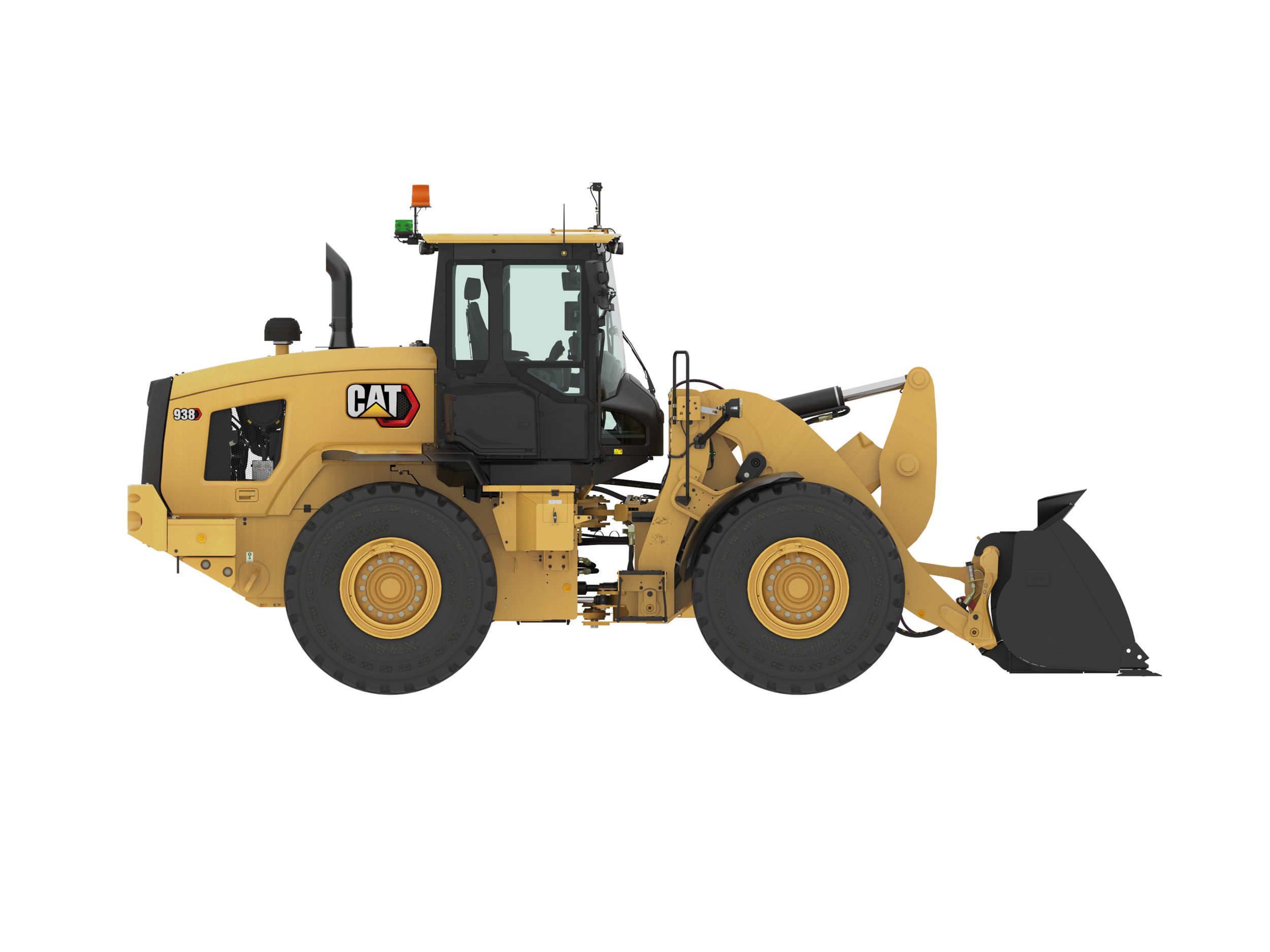

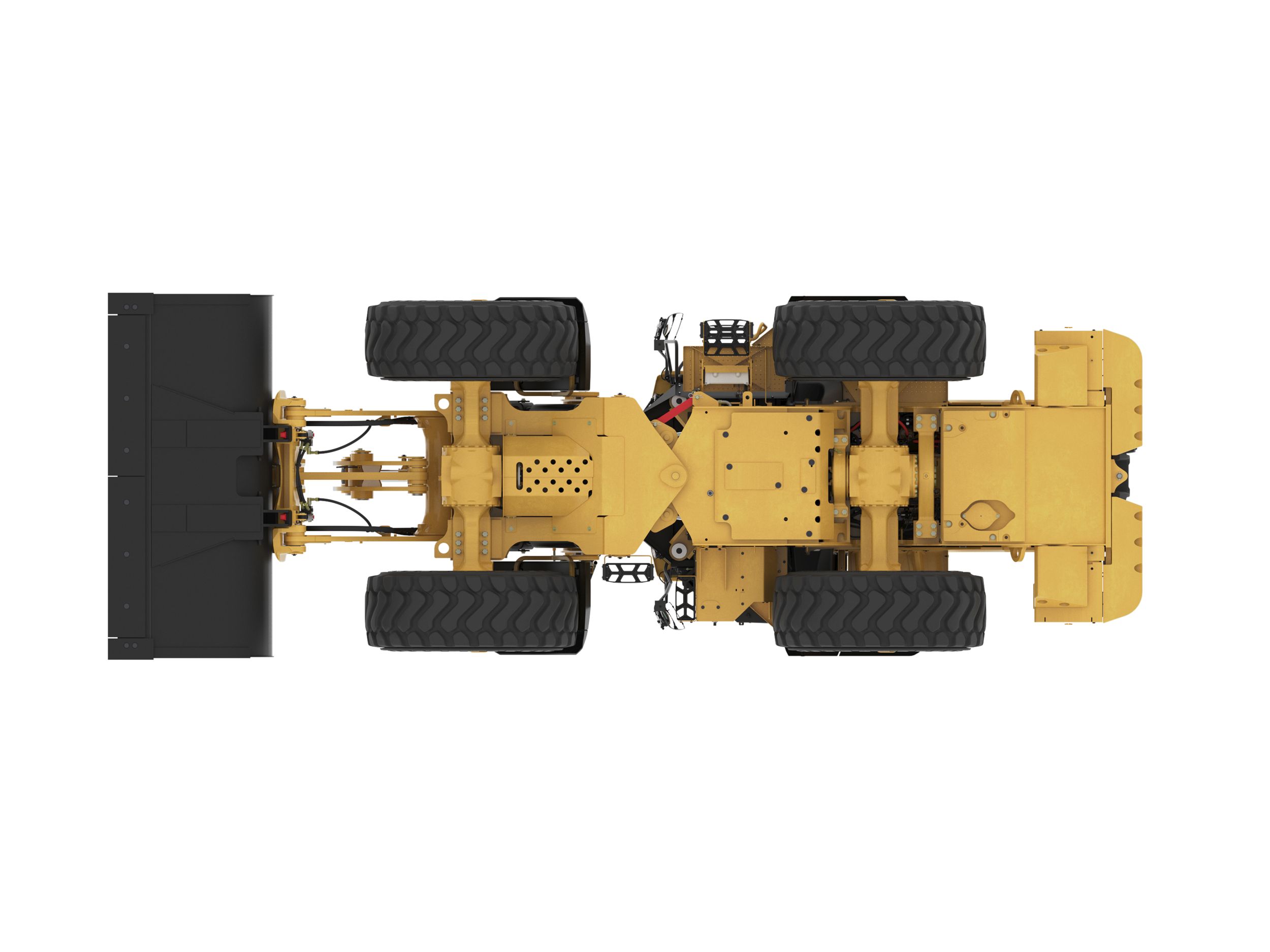

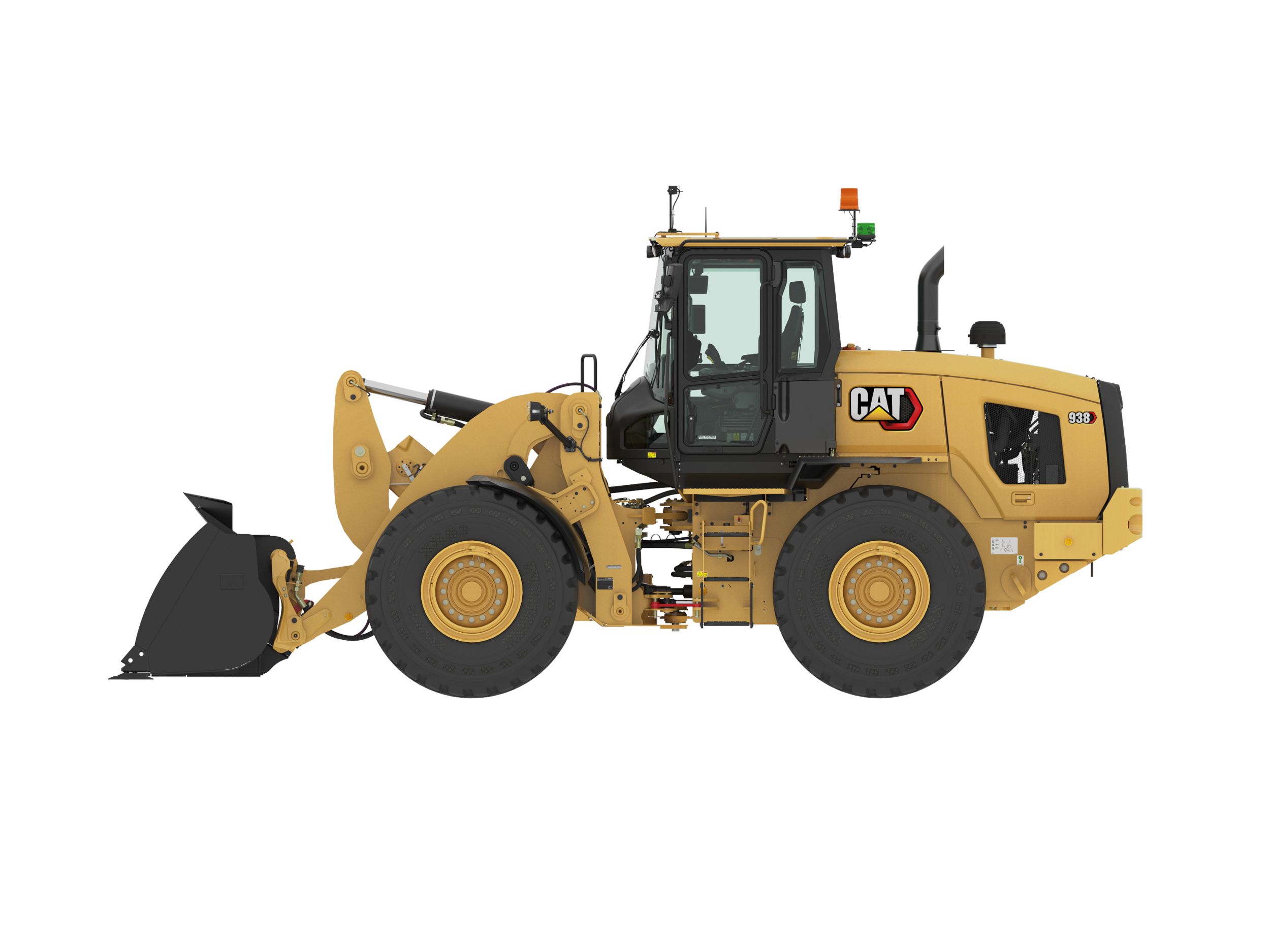

Cargador de Ruedas Pequeño 938

Marca: Caterpillar

El Cargador de Ruedas Pequeño 938 define el estándar de productividad, eficiencia del combustible, comodidad del operador y costos bajos de operación. Experimente el punto de referencia en la industria.

Ver especificaciones Consultar por este producto

Especificaciones de la Máquina

Potencia nominal bruta: SAE J1995	191hp 143kW
Modelo de motor	Cat C7.1*
Modalidad de rendimiento	Automático
Potencia bruta nominal: velocidad nominal del motor	1800rpm 1800rpm
Potencia nominal bruta: SAE J1995 (DIN)	194mhp 194mhp
Potencia nominal del motor: ISO 14396	188hp 140kW
Potencia nominal del motor: ISO 14396 (DIN)	191mhp 191mhp
Potencia neta nominal: SAE J1349 a la mínima velocidad del ventilador	185hp 138kW
Potencia nominal neta: ISO 9249 a la mínima velocidad del ventilador	185hp 138kW
Potencia neta nominal: ISO 9249 (DIN) a la mínima velocidad del ventilador	188mhp 188mhp
Par bruto máximo: velocidad del motor	1400rpm 1400rpm
Par bruto máximo: SAEJ1995	673pie·lbf 912N·m
Par bruto máximo: ISO 14396	664pie·lbf 900N·m
Par neto máximo: SAE J1349	656pie·lbf 889N·m
Par neto máximo: ISO9249	658pie·lbf 892N·m
Cilindrada	427pulg³ 7.01L
Calibre	4pulg 105mm
Carrera	5pulg 135mm
Nota	* Cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU., Stage V de la UE para vehículos de obras y 2014 de Japón.
Nota (1)	La potencia anunciada se prueba según el estándar especificado vigente en el momento de la fabricación
Nota (2)	Las clasificaciones de potencia neta se prueban en las condiciones de referencia para la norma especificada y denotan la potencia disponible en el volante cuando el motor está equipado con alternador, filtro de aire, componentes de emisiones y ventilador a la velocidad indicada.
Nota (3)	No se requiere reducción de potencia hasta una altitud de 3.000 m (10.000'). La reducción automática de potencia protege los sistemas hidráulicos y de la transmisión.

Peso en orden de trabajo	35528lb 16115kg
Peso en orden de trabajo: levantamiento alto	36210lb 16425kg

Capacidades de cucharón

1,9 a 5,0 m³ (2,5 a 6,5 yd³)

Cilindro de la dirección: diámetro de calibre	3.1pulg 80mm
Cilindro de la dirección: diámetro de varilla	2.0pulg 50mm
Cilindro de la dirección: carrera	15.7pulg 399mm
Flujo máximo: bomba de la dirección	34gal/min 130L/min
Presión de trabajo máxima: bomba de la dirección	3500lb/pulg² 24130kPa
Tiempos de ciclo de la dirección (desde completamente a la izquierda hasta completamente a la derecha), rpm mínimas: flujo de la bomba limitado	3.1s 3.1s
Tiempos de ciclo de la dirección (desde completamente a la izquierda hasta completamente a la derecha), rpm máximas: velocidad del volante de dirección de 90 rpm	2.3s 2.3s

Flujo máximo: bomba del implemento	50gal/min 190L/min
Flujo máximo: bomba del implemento: flujo máximo de la 3ª función*	50gal/min 190L/min
Flujo máximo: bomba del implemento: flujo máximo de la 4ª función*	42gal/min 160L/min
Presión de trabajo máxima: bomba del implemento	4061lb/pulg² 28000kPa
Presión de alivio: cilindro de inclinación	4351lb/pulg² 30000kPa
Presión de alivio: cilindro de inclinación: presión máxima de trabajo de la 3ª y 4ª función	4061lb/pulg² 28000kPa
Presión de alivio: cilindro de inclinación: presión de alivio de la 3ª y 4ª función	4351lb/pulg² 30000kPa
Cilindro de levantamiento: varillaje de levantamiento estándar, diámetro del calibre	4.7pulg 120mm
Cilindro de levantamiento: varillaje de levantamiento estándar, diámetro de la varilla	2.6pulg 65mm
Cilindro de levantamiento: varillaje de levantamiento estándar, carrera	31.1pulg 789mm
Cilindro de inclinación: varillaje de levantamiento estándar, diámetro del calibre	5.9pulg 150mm
Cilindro de inclinación: varillaje de levantamiento estándar, diámetro de la varilla	3.5pulg 90mm
Cilindro de inclinación: varillaje de levantamiento estándar, carrera	21.9pulg 555mm
Tiempo de ciclo hidráulico: elevación, a nivel del suelo a levantamiento máximo	5.5s 5.5s
Tiempo de ciclo hidráulico: descarga (altura de levantamiento máxima)	1.5s 1.5s
Tiempo de ciclo hidráulico: descenso libre, de levantamiento máximo a nivel del suelo	2.7s 2.7s
Tiempo de ciclo hidráulico: tiempo total del ciclo	9.7s 9.7s
Nota	* El flujo de tercera y cuarta función es totalmente ajustable del 20 % al 100 % del flujo máximo a través de la pantalla secundaria, si está equipado.

Tanque de combustible	51.5gal (EE.UU.) 195L
Sistema de enfriamiento	7.9gal (EE.UU.) 30L
Cárter del motor	5.3gal (EE.UU.) 20L
Transmisión: caja de engranajes	2.2gal (EE.UU.) 8.5L
Ejes delanteros	9.2gal (EE.UU.) 35L
Ejes traseros	9.2gal (EE.UU.) 35L
Sistema hidráulico (incluido el tanque)	4.93gal (EE.UU.) 170L
Tanque hidráulico	23.8gal (EE.UU.) 90L
Tanque de fluido de escape diésel (DEF)	5gal (EE.UU.) 19L
Nota	El DEF (Diesel Exhaust Fluid, Fluido de Escape de Combustible Diésel) utilizado en los sistemas Cat debe cumplir con los requisitos que se detallan en la norma 22241-1:2019 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).

Avance y retroceso: gama1*	1 a 13km/h (0,6 a 8mph)
Avance y retroceso: gama2	8milla/h 13km/h
Avance y retroceso: gama3	17milla/h 27km/h
Avance y retroceso: gama4	25milla/h 40km/h
Nota	* El control de movimiento ultralento permite realizar ajustes en la gama de velocidad máxima de 1 km/h (0,6 mph) a 13 km/h (8 mph) en la primera gama desde de la pantalla secundaria, si está equipado. El valor predeterminado de fábrica es de 7km/h (4,4mph).

Tamaño estándar	20.5 R25, radial (L-3)
Otras opciones incluyen	20.5 R25, radial (L-2); 20.5 R25, radial (L-5); 20.5-25 12PR (L-2); 20.5-25 12PR (L-3); 20.5-25 16PR (L-5); 17.5 R25, radial (L-2); 17.5 R25, radial (L-3); 17.5 R25, radial (L-5); 550/65 R25 radial (L-3); arrastrador de troncos/agricultura
Nota (1)	Hay otras opciones de neumáticos disponibles. Comuníquese con su distribuidor Cat para obtener más detalles.
Nota (2)	En algunas aplicaciones, las capacidades de producción del cargador pueden superar la capacidad de toneladas métricas-km/h (tonEE.UU.-mph) de los neumáticos.
Nota (3)	Caterpillar recomienda que solicite la ayuda de un proveedor de neumáticos para evaluar todas las condiciones antes de seleccionar el modelo de neumático.

ROPS	ISO 3471:2008
FOPS	ISO 3449:2005 NIVEL II

Delantero	Fijo, diferencial de traba (estándar)
Trasero	Oscilante ±11 grados; diferencial abierto (estándar); diferencial de patinaje limitado (optativo)

Aire acondicionado

El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,9 kg (4,2 lb) de refrigerante que tiene un equivalente de CO2 de 2,717 toneladas métricas (2,99 tons EE.UU.).

Presión acústica para el operador (ISO 6396:2008)	68dB(A) 68dB(A)
Presión acústica exterior promedio (ISO6395:2008)	101dB(A) 101dB(A)
Nota (1)	Directiva de la Unión Europea 2000/14/EC y la Norma Acústica del Reino Unido 2001 No. 1701.

Facilidad de reciclaje

96%

Altura: del suelo a la cabina**	10.92pie 3340mm
Altura: suelo hasta la baliza**	12.17pie 3707mm
Altura: suelo hasta el centro del eje**	2.25pie 685mm
Altura: espacio libre sobre el suelo**	1.25pie 386mm
Longitud: total*	25.08pie 7656mm
Longitud: eje trasero hasta el parachoques	6.42pie 1968mm
Longitud: enganche hasta el eje frontal	5pie 1525mm
Longitud - Distancia entre ejes	10pie 3050mm
Espacio libre: cucharón a 45°*	9.3pie 2834mm
Espacio libre: altura sobre la carga**	11pie 3354mm
Espacio libre: cucharón nivelado**	11.9pie 3641mm
Altura: pasador del cucharón**	13pie 3969mm
Altura total**	17.33pie 5273mm
Alcance: cucharón a 45°*	3.75pie 1146mm
Altura de acarreo: pasador del cucharón	1.33pie 394mm
Profundidad de excavación**	4pulg 101mm
Ancho: cucharón	9pie 2750mm
Ancho: centro de rodadura	6.83pie 2083mm
Radio de giro: sobre el cucharón	20.08pie 6120mm
Ancho sobre los neumáticos	8.83pie 2693mm
Radio de giro: exterior del neumático	18.16pie 5546mm
Radio de giro al interior del neumático	9.33pie 2843mm
Ángulo de inclinación a levantamiento completo	54° 54°
Ángulo de descarga a levantamiento completo	49° 49°
Ángulo de inclinación durante el acarreo	43° 43°
Ángulo de salida	33° 33°
Ángulo de articulación	40° 40°
Peso en orden de trabajo	35528lb 16115kg
Nota (1)	*Varía en función del cucharón.
Nota (2)	** Varía con el neumático.
Nota (3)	Las dimensiones que se indican corresponden a una máquina configurada con cucharón de uso general Fusion™ de 2,5 m³ (3,2 yd³), cuchilla empernada, contrapesos estándar, protecciones adicionales, operador de 80 kg (176 Ib) y neumáticos 20.5 R25 (L-3) XHA2.

Altura: del suelo a la cabina**	10.92pie 3340mm
Altura: suelo hasta la baliza**	12.17pie 3707mm
Altura: suelo hasta el centro del eje**	2.25pie 685mm
Altura: espacio libre sobre el suelo**	1.25pie 386mm
Longitud: total*	27.58pie 8397mm
Longitud: eje trasero hasta el parachoques	6.42pie 1968mm
Longitud: enganche hasta el eje frontal	5pie 1525mm
Longitud - Distancia entre ejes	10pie 3050mm
Espacio libre: cucharón a 45°*	11.16pie 3415mm
Espacio libre: altura sobre la carga**	11.66pie 3561mm
Espacio libre: cucharón nivelado**	13.83pie 4222mm
Altura: pasador del cucharón**	14.92pie 4550mm
Altura total**	19.2pie 5853mm
Alcance: cucharón a 45°*	4.66pie 1413mm
Altura de acarreo: pasador del cucharón	2pie 612mm
Profundidad de excavación**	5.25pulg 135mm
Ancho: cucharón	9pie 2750mm
Ancho: centro de rodadura	6.83pie 2083mm
Radio de giro: sobre el cucharón	21.25pie 6483mm
Ancho sobre los neumáticos	8.83pie 2693mm
Radio de giro: exterior del neumático	18.16pie 5546mm
Radio de giro al interior del neumático	9.33pie 2843mm
Ángulo de inclinación a levantamiento completo	53° 53°
Ángulo de descarga a levantamiento completo	47° 47°
Ángulo de inclinación durante el acarreo	48° 48°
Ángulo de salida	33° 33°
Ángulo de articulación	40° 40°
Peso en orden de trabajo	36210lb 16425kg
Nota (1)	*Varía en función del cucharón.
Nota (2)	** Varía con el neumático.
Nota (3)	Las dimensiones que se indican corresponden a una máquina configurada con cucharón de uso general Fusion™ de 2,5 m³ (3,2 yd³), cuchilla empernada, contrapesos estándar, protecciones adicionales, operador de 80 kg (176 Ib) y neumáticos 20.5 R25 (L-3) XHA2.
